Vad är rätt MBBR-fyllningsförhållande? Optimeringstips för kommunala och industriella tillämpningar

En praktisk guide till MBBR-mediefyllningsförhållanden: definitioner, fluidiseringsgränsen bakom taket på 67 %, rekommenderade intervall för kommunala och industriella anläggningar och justeringstips som täcker tanktyp, luftning och regional vattenkvalitet.

Introduktion

Fyllningsgraden (även skrivet som fyllnadsgrad eller fyllningsprocent) är en av de vanligaste parametrarna i MBBR-design:

ställ in den för lågt och behandlingskapaciteten kan bli kort; sätt den för högt och fluidiseringen kan försämras.

I ingenjörspraktik kontrolleras i allmänhet fyllningsförhållandet för MBBR-media25%–67%(beroende på mediatyp och tankkonfiguration), med märkbart olika rekommenderade intervall för kommunala och industriella applikationer.

Vad är fyllningsgraden och varför 67% ofta behandlas som taket

Fyllningsförhållandet är procentandelen av reaktorns effektiva volym som upptas av den sedimenterade volymen av mediet. Det avgör både den totala mängden media som är tillgänglig för biofilmtillväxt och om mediet kan tumla fritt under hydrauliska krafter och luftningskrafter.

I verkliga projekt mäts fyllnadsförhållandet utifrån mediets sedimenterade volym: ett mediaprov laddas i en graderad cylinder eller kalibrerad behållare, knackas försiktigt tills volymen stabiliseras och jämförs sedan med tankvolymen. Dimensionsvariationer mellan batcher kan påverka mätningen, så design, inköp och dosering bör beräknas mot samma batchspecifikation där så är möjligt.

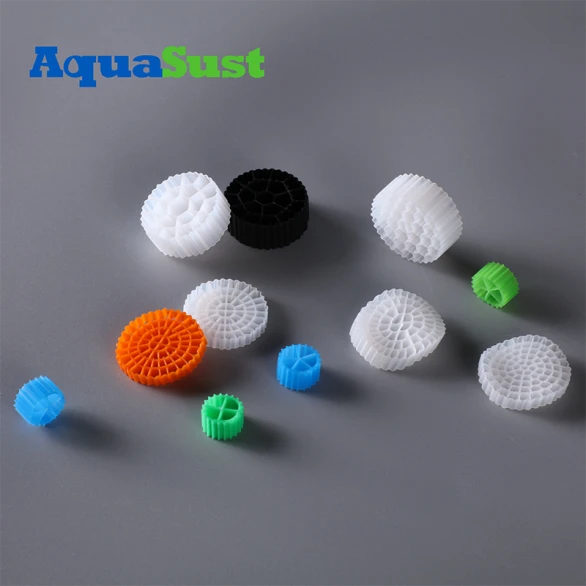

Fluidisering kräver tillräckligt med ledigt utrymme. För media av cylindrisk K-typ (K1/K3/K5) visar teknisk erfarenhet att när fyllnadsförhållandet överstiger ungefär 67 % närmar sig medialagret tät packning: vatten och luftbubblor kämpar för att tränga in och stillastående zoner tenderar att bildas nära tankens botten. Av denna anledning,67 % behandlas allmänt som det praktiska tekniska taket för upphängda media (typiskt värde). Taket varierar något med mediastruktur; porös svamp-media deformeras lättare och kan närma sig högre förhållanden i vissa scenarier, men detta måste verifieras noggrant.

Effekter av en fyllnadsgrad som är för låg eller för hög

2.1 För låg fyllnadsgrad

Den effektiva biofilmytan i tanken är otillräcklig, den volymetriska laddningshastigheten sjunker och avloppsindikatorer blir svåra att uppfylla;

Vid låga mediakoncentrationer blir fluidiseringen alltför kraftig, biofilmen klipps lättare av och biofilmens etableringsperiod förlängs;

Investeringen i tankvolym är inte fullt utnyttjad - eftermonteringsprojekt spenderar pengar utan att faktiskt öka kapaciteten;

Nya-byggprojekt kan tvingas att förstora tankarna för att kompensera för behandlingskapaciteten, vilket höjer kostnaderna för civil-konstruktion och fotavtryck.

2.2 För hög fyllnadsgrad

Mediafluidisering är begränsad, packade döda zoner utvecklas inuti tanken, massöverföringen försämras och lokal syrebrist uppstår;

Energiförbrukningen för luftning ökar: mer luft behövs för att upprätthålla fluidisering, vilket ökar kostnaden för enhetsbehandling;

Kollision och nötning mellan media intensifieras, vilket ger en högre belastning på retentionsskärmar, samtidigt som livslängden förkortas och underhållstrycket ökar.

En vanlig missuppfattning i verkliga projekt är att "en högre fyllnadsgrad alltid innebär högre behandlingskapacitet." När förhållandet närmar sig fluidiseringstaket, förbättrar inte tillsatsen av mer media borttagningshastigheten och kan faktiskt försämra avloppskvaliteten.

2.3 Hur man bedömer på plats om fyllnadsförhållandet är lämpligt

Under drift hjälper tre snabba kontroller: först, inspektera fluidiseringstillståndet visuellt - mediet ska tumla jämnt över tankytan utan uppenbara packade zoner; för det andra, övervaka fördelningen av löst syre - stora DO-avvikelser över tanken indikerar dålig blandning, vilket kan peka på en överfylld tank; för det tredje, spåra utflödesindikatorer och biofilmtjocklek - om biofilmen är ständigt tunn eller sjunker ofta, kan fyllningsförhållandet eller luftningshastigheten behöva justeras. Dessa är operativa-erfarenhetskontroller; den slutliga bedömningen vilar alltid på-vattenkvalitetstestdata.

Rekommenderade fyllningsgrader för kommunala och industriella scenarier

Det rekommenderade intervallet för varje scenario beror på inflödeskoncentration, målavloppsstandard, tanktyp och luftningsmetod. Områdena nedan är typiska tekniska värden; varje specifikt projekt bör bekräftas genom designberäkning.

Observera att de rekommenderade intervallen endast är en utgångspunkt. Det slutliga värdet bör kontrolleras mot den dimensionerade volymetriska belastningshastigheten (kommunaltypisk 0,3–0,8 kg COD/(m³·d)) och målavloppsstandarden: för hög belastning och strikta standarder, ta den övre delen av intervallet; för låg belastning och energisparande-prioriteringar, ta den lägre delen.

Justeringar efter tanktyp, luftning och regional vattenkvalitet

Tanktyp:

• plugg-flödestankar utvecklar stora koncentrationsgradienter längs flödesvägen, så deras fyllnadsförhållanden är ofta lägre än för helt blandade tankar;
• fler-kanalstankar kan använda olika fyllningsförhållanden i olika kanaler.
• Laddningskontroll: efter att ha valt ett fyllningsförhållande, verifiera både volymetrisk belastning och yt-yta för att bekräfta att tankvolym och mediayta var och en uppfyller designmålen - undviker att uppfylla en indikator samtidigt som den överskrider den andra.

Luftningsmetod:

• Europeiska projekt använder vanligen fläktluftning med fina-bubbeldiffusorer, som kan stödja högre fyllningsförhållanden (40 %–55 %);
• ytluftare eller jetluftning ger begränsad blandningsintensitet, så den nedre delen av intervallet rekommenderas.

Regional vattenkvalitet:

• i Sydostasien kan varm hög-turbiditet lätt belägga mediet med suspenderade fasta ämnen; 25 %–40 % föreslås tillsammans med förstärkt förbehandling.
• I kalla nordliga regioner minskar den biologiska aktiviteten, så högre fyllnadsgrader används ofta för att kompensera för ytarean, i kombination med temperaturkorrigerad design-.
• I EU, där inflödeskoncentrationerna är låga, kan fyllnadsgraden reduceras måttligt för att spara energi, förutsatt att avloppsstandarderna fortfarande uppfylls.

Efterlevnad och leverans:

• för exporterade media måste CE/REACH (EU) eller EPA-relaterad dokumentation tillhandahållas för målmarknaden.
• för projekt i Kina gäller GB-standarder och tillämpliga designkoder, och fyllnadsgraden slutförs genom designverifiering.

Ombyggnadsprojekt bör också utvärdera överkapaciteten hos det befintliga luftningssystemet för att undvika otillräcklig luftning efter att fyllnadsgraden har ökat.

Vanliga frågor (FAQ)

F1: Betyder ett högre fyllnadsförhållande alltid högre behandlingskapacitet?

A: Inte nödvändigtvis. Inom intervallet där fluidiseringen förblir normal (t.ex. 25 %–50 %), ökar fyllningsförhållandet en effektiv biofilmsyta och kapaciteten ökar i enlighet därmed; men nära 60–67 % blir fluidiseringen begränsad, döda zoner ökar, kapacitetstillväxten saktar ner eller vänder och energiförbrukningen för luftning ökar märkbart.

F2: Varför begränsar så många mönster fyllningsgraden till 67 %?

S: Det är en teknisk tumregel (typiskt värde) som härrör från fluidiseringsmekanismen för upphängda cylindriska medier. Över detta förhållande komprimeras vatten- och luftkanalerna mellan media, vilket gör det svårt att upprätthålla jämn fluidisering. Om ett projekt verkligen behöver högre mediadensitet, bör tankkonfigurationen eller processkombinationen om-utvärderas istället för att bara lägga till mer media.

F3: Hur ska ett eftermonteringsprojekt bestämma dess fyllnadsgrad?

S: Ombyggnadsprojekt begränsas av både den befintliga tankvolymen och luftningssystemets kapacitet. Kontrollera först om den aktuella luftningsförsörjningen kan upprätthålla fluidisering och syreöverföring vid målfyllningsförhållandet, kör sedan provberäkningar inom det rekommenderade intervallet; om nödvändigt, validera biofilms fastsättning och borttagningshastigheter i ett pilottest innan du skalar upp till det tekniska värdet.

Slutsats

Det finns ingen-storlek-passar-alla fyllnadsförhållande. Ett ljudvärde motsvarar scenariobelastningskrav plus tank/luftningskapacitetsbegränsningar plus regionala vattenkvalitetskorrigeringar-. Kommunala projekt har vanligtvis 25–50 %, medan industriscenarier med hög-belastning kan nå 60 –67 % - kärnkriteriet är om media kan upprätthålla normal fluidisering.

För rekommendationer om fyllnadsförhållande baserat på din specifika vattenkvalitet och tankförhållanden, kontaktaAquaSusttekniskt team för ett skräddarsytt förslag.
